DN200明桿閘閥，DN100明桿閘閥，DN150明桿閘閥，DN65明桿閘閥，,DN50明桿閘閥

[ 2024-10-11 ]

明桿閘閥是一種閥門，也被稱為平面閘閥。它的主要結構由閥門體、密封面、閥瓣、桿、手輪等組成。桿和瓦組成一個整體，瓦和閥瓣又組成了密封面。它通過手輪旋轉來提升或降低閥瓣，從而實現開啟或關閉閥門。當手輪順時針旋轉時，閥瓣會逐漸升起，這時介質可以通過閥門流過。相反，當手輪逆時針旋轉時，閥瓣會逐漸降下，這時介質就會被截?cái)啵瑥亩_(dá)到關閉閥門的目的。

明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。明桿閘閥的升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏ΑＣ鳁U閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，明桿閘閥只能作全開和全關，不能作調節和節流。

常見的明桿閘閥有：灰鑄鐵明桿閘閥，型號Z41T-16；球墨鑄鐵明桿閘閥，型號Z41X-16Q；鑄鋼明桿閘閥，型號Z41H-16C；不銹鋼明桿閘閥，型號Z41W-16P。

明桿閘閥的優勢

1、操作簡便

明桿閘閥采用手動操作，操作簡便，不需要外部的動力源，隨時可用。

2、通徑范圍廣

明桿閘閥的通徑范圍廣，可以從小到幾十毫米到數米，適用于各種流量大小的管道。

3、密封性好

閘板和閥座采用雙面鑄造或刻面處理，密封性能好，能夠防止介質泄漏。

4、耐用性強

閘板和閥座采用材料硬度高、耐磨性好的合金材料制成，使用壽命長。

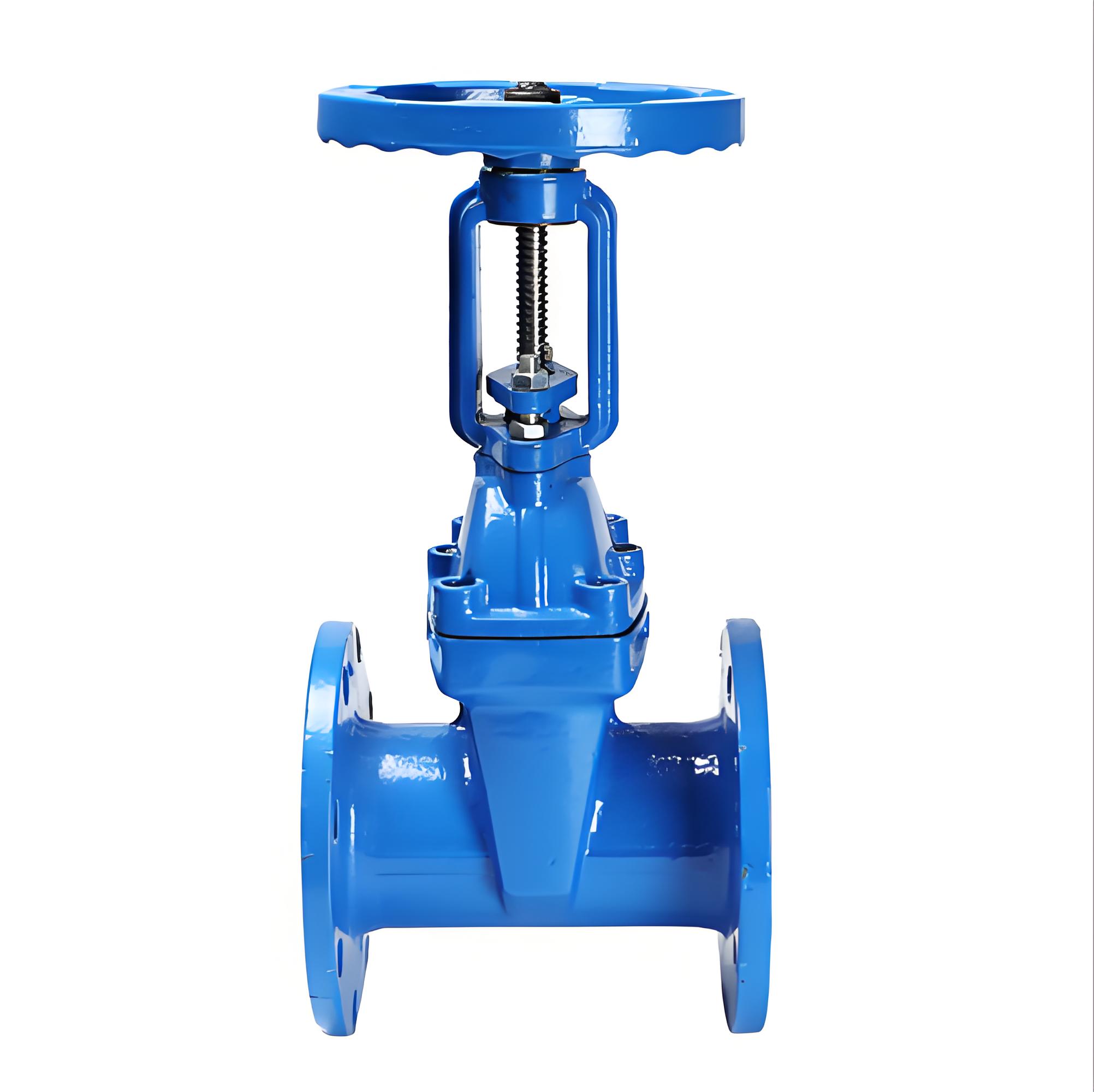

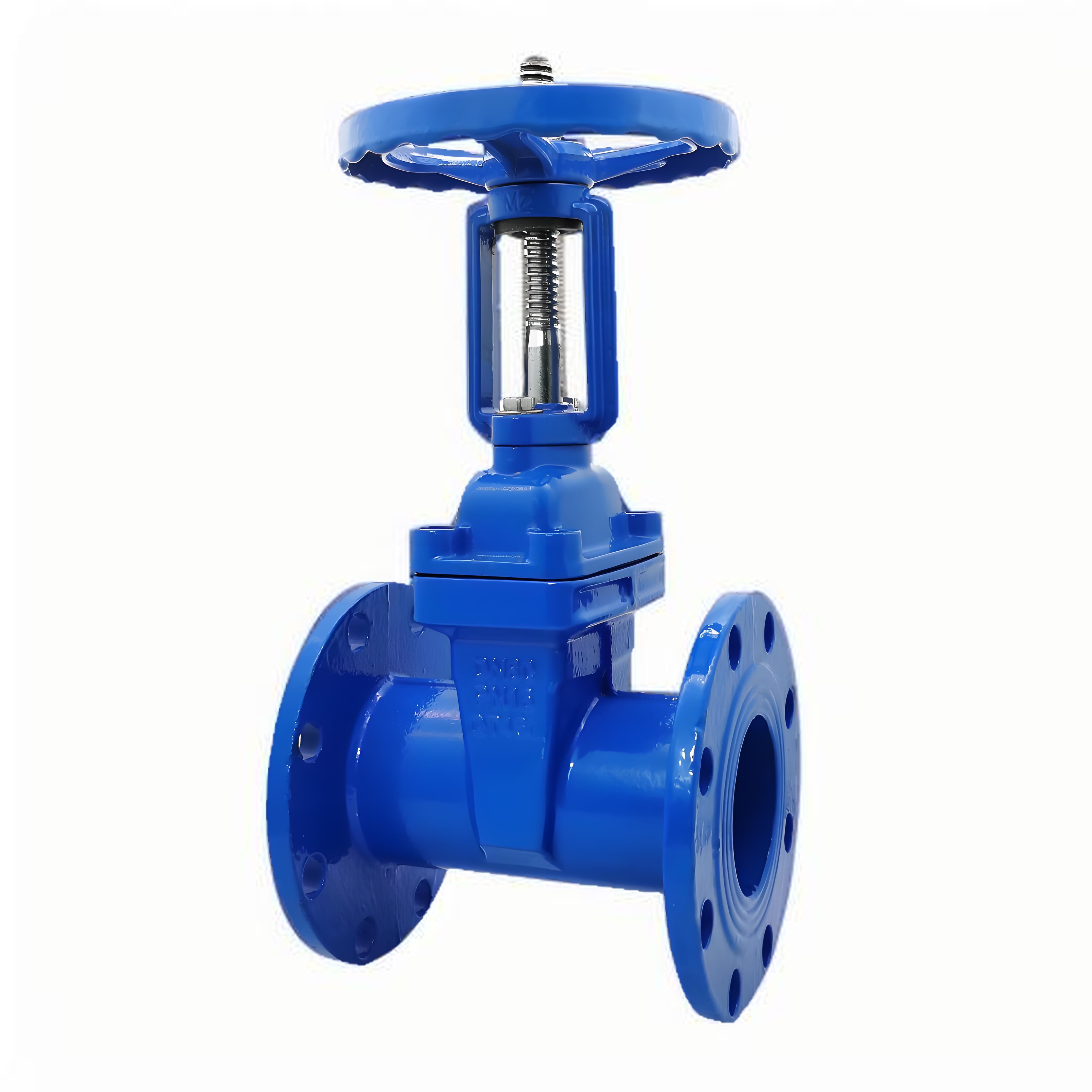

明桿閘閥

主要零部件材料

名稱	材質
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵 +三元乙　丙　或　丁　腈　橡　膠
中口墊	丁腈橡膠、三元乙　丙
密封圈	丁腈橡膠
支架	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
閥　桿　螺　母	銅　合　金
手輪（傳動帽）	可鍛鑄鐵
