手動閘閥型號規格大全、手動閘閥型號規格詳解圖片
手動閘閥的型號和尺寸通常按照國標進行分類，其中較為常見的國標有GB、JB和HG等。根據不同的型號和尺寸，手動閘閥的外形、材質、密封形式、連接方式等會有所不同。
下表列出了常見的手動閘閥型號及其標準尺寸：
型號 尺寸
50 2"
65 2.5"
80 3"
100 4"
125 5"
150 6"
200 8"
250 10"
手動閘閥的參數和規格包括以下幾個方面：
1. 使用壓力：手動閘閥可用于多種壓力下的管路，一般設計使用壓力在PN1.0～PN4.0MPa之間。
2. 使用溫度：手動閘閥可用于多種溫度下的管路，根據介質不同，一般設計使用溫度在-20℃～+150℃之間。
3. 密封等級：手動閘閥的密封等級通常為GB/T13927-1992標準的C級。
4. 連接方式：手動閘閥的連接方式有法蘭式、螺紋式和焊接式等，其中法蘭式連接是最常見的。
5. 主要材質：手動閘閥的主要材質有鑄鐵、球墨鑄鐵、鋼、不銹鋼等。
下表列出了常見的手動閘閥參數和規格：
參數/規格 數據
使用壓力 PN1.0～PN4.0MPa
使用溫度 -20℃～+150℃
密封等級 C級
連接方式 法蘭式、螺紋式、焊接式
主要材質 鑄鐵、球墨鑄鐵、鋼、不銹鋼
手動閘閥

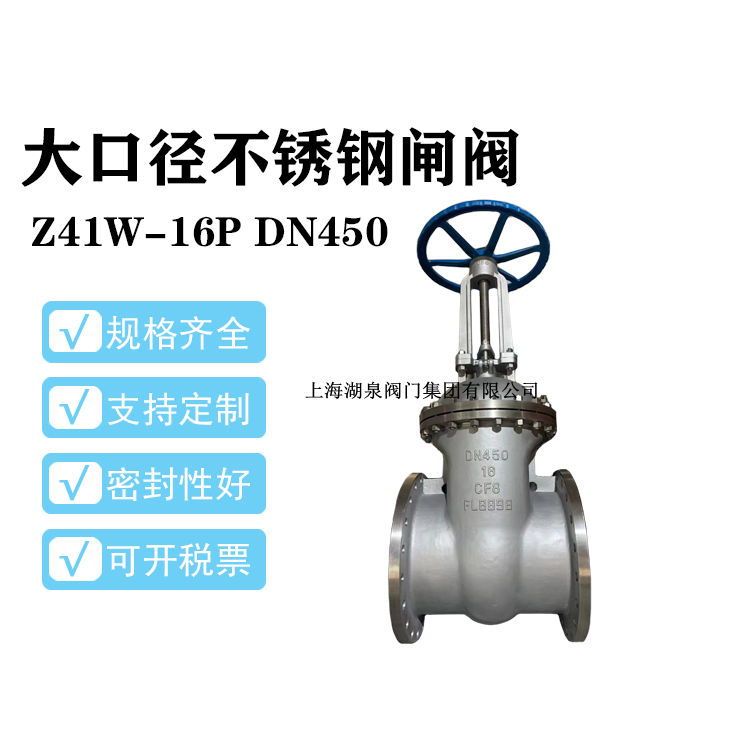

型號有：Z45T-16、Z41T-16、Z45X-16、Z41X-16、Z41H-25、Z41W-25

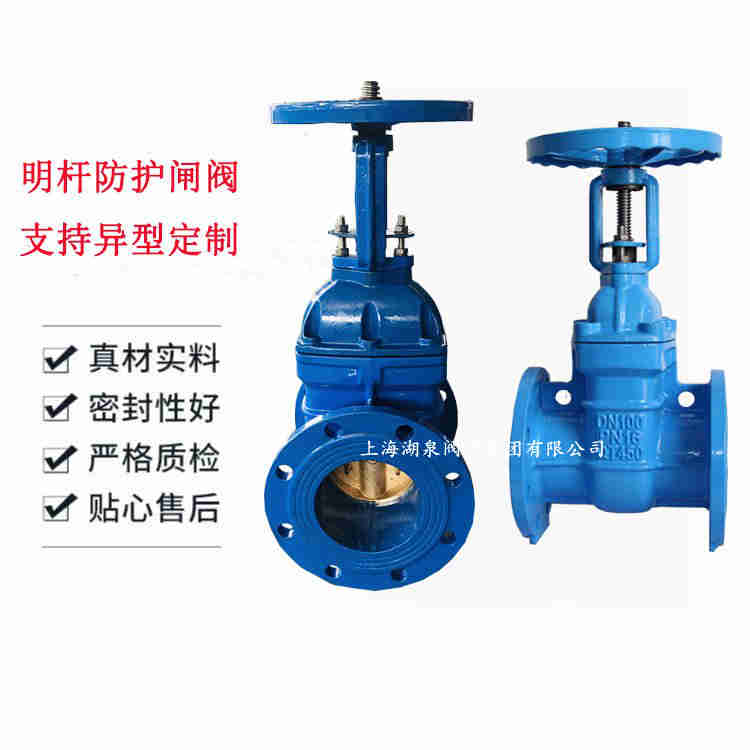

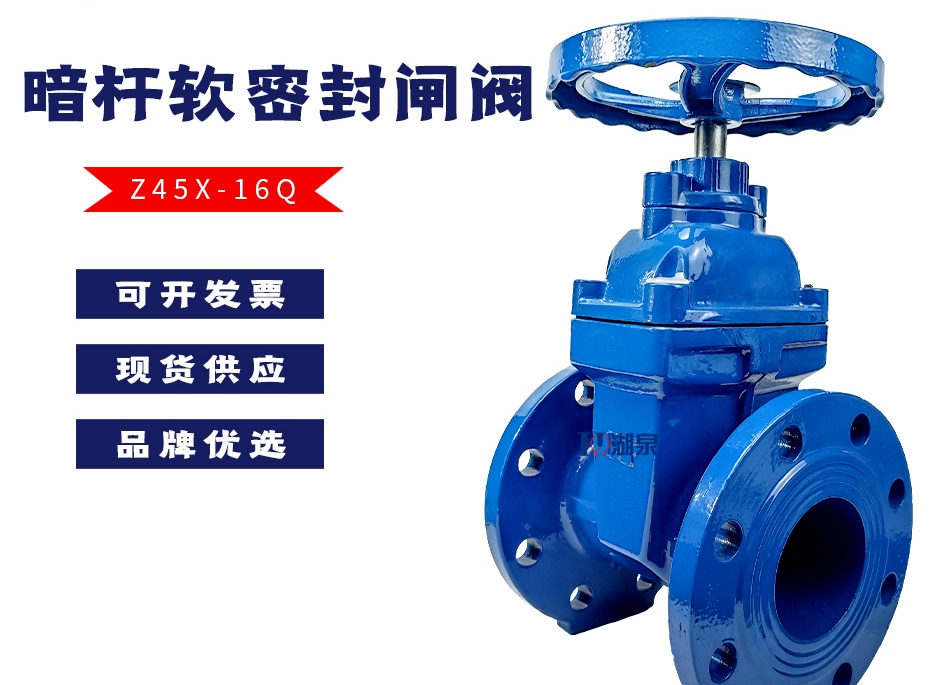

手動閘閥一般都是手輪操作啟閉，在輸水管道上很常見，手動閘閥可以分為明桿和暗桿兩種結構形式，明桿閘閥的閥桿螺紋裸露在外，當轉動手輪操作閘閥啟閉時，可以清晰的看到閥門開關狀態；而暗桿閘閥的閥桿在閥體內部，轉動手輪啟閉閘閥時，看不到閥門的開關狀態，只能轉到閥門轉不動為止，才能確認閥門的開關。
